| Catalytic Combustion | | |
|
|
有機廢氣催化凈化裝置在催化劑的作用下，使有機廢氣在著火電溫度以下，進行激烈的氧化燃燒，稱催化燃燒；通過燃燒，將有機有害廢氣
轉化為無機無害氣體的一種環保設備。
該設備在國內外已廣泛使用，具有自控程度高，余熱可利用，性能穩定、安全可靠、體積小、重量輕、操作簡便、凈化效果好等優點。
|
|

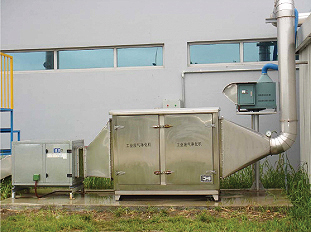

催燃燒凈化器
|
|
|
|
|
|

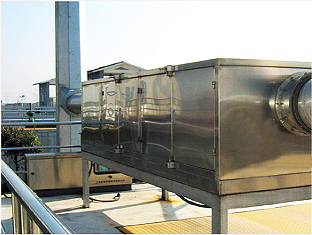

催燃燒凈化器
|

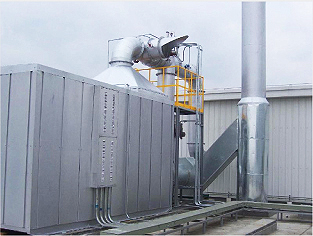

催燃燒凈化器
|
| 催化燃燒系統流程圖 |
|
|
1.風機
2.排放管
3.抽風管
4.旁通管
5.排放管
6.旁通閥
7.新鮮空氣補給閥
8.除塵阻火器
9.溫控探頭
10.超溫超壓防爆口
11.催化凈化裝置 |
| 催化燃燒器性能參數： |
|
| 型號 |
CH-30 |
CH-50 |
CH-100 |
CH-150 |
CH-200 |
CH-300 |
CH-400 |
CH-500 |
| 處理廢氣(M3/h) |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
| 啟動功率 |
16.5 |
19.5 |
30 |
37.5 |
42.5 |
57 |
63 |
69 |
| 工作溫度(℃) |
≥200℃ |
| 廢氣種類 |
三苯、酮、酯、酚、醚、醛、烷等 |
| 廢氣濃度(mg/m3) |
＜6000mg/m3 |
| 凈化效果 |
達到排放標準 |
| 阻力消耗(Pa) |
≤1800 |
| 重量(Kg) |
850 |
1100 |
1600 |
2000 |
2300 |
3200 |
3800 |
4300 |
設備
外形
尺寸
mm |
主機
(mm) |
長(mm) |
850 |
1000 |
1050 |
1150 |
1350 |
1500 |
1650 |
1750 |
| 寬 |
760 |
880 |
1060 |
950 |
1160 |
1270 |
1380 |
1460 |
| 高 |
1400 |
1580 |
1650 |
1730 |
1710 |
1840 |
2050 |
2180 |
電控柜
(mm) |
長(mm) |
700 |
700 |
| 寬 |
440 |
450 |
| 高 |
1400 |
1800 |
|
